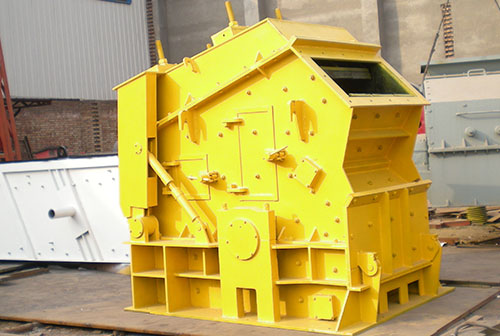

反擊式破碎機的結構主要由拉桿、前反擊架、后反擊架、反擊襯板、主軸、鎖塊、壓板、轉子架、板錘、反擊板、轉子等組成。

反擊式破碎機工作原理圖反擊式破碎機是一種利用沖擊能破碎物料的破碎機械。在電機的驅動下，轉子高速旋轉。當物料進入板錘作用區時，與轉子上的板錘沖擊破碎，然后扔到反擊裝置上再次破碎，然后從反擊襯板彈回板錘作用區再次破碎。這個過程是重復的，物料從大到小進入一、二、三反擊腔，直到物料破碎到所需粒度。調整反擊架與轉子之間的間隙可以改變物料的粒度和形狀。
